电火花成型机床

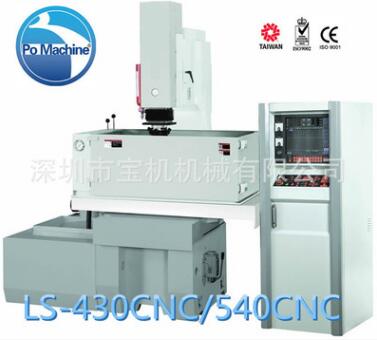

热销供应：数控单立柱电火花成型机LS-CNC25/32/43/45/50/65/70
2017-07-10 16:50  点击:417
价格:￥88000.00/台
供应:20台
发送询价
 品牌    LS
型号    LS-CNC25/32/43/45/50/65/70
适用行业    0
工作台面尺寸    200*1000
工作油糟尺寸    3
工作台行程（X*Y）    200*1000
Z轴行程    600

新型 CNC EDM 控制器及機台特點介紹：

  1. 提供100組以上檔案儲存，可以儲存100個不同模具、客戶編號之能力。

  2. 使用對話式程式設計，中文或英文操作畫面，公/英制切換，除自動定位、定孔加工外；並提供各種擴孔搖動模式：放射狀、圓形、方形，向量式直線、錐度、45 擴孔、內外圓球形模式加工。

  3. 具自動尋中心、基準點、快速尋邊、自動尋原點、多點座標記憶、中心測位自動補償等功能，可做三軸直線、兩軸圓弧、三軸螺旋、補間運動及圓形加工。

  4. 具40組加工程式檔(P-CODE)及多種三軸自動定位、擴孔功能(E-CODE)。輸入E-CODE，P-CODE及加工深度後，電腦自動編輯粗加工至細加工之程式檔案，粗→中→細→極細一次完成。

  5. 具電極消耗補償、Z 軸靠邊補償、各軸偏移值補償及歸零點移動，及設歸零點功能。

  6. 符合CE規範具防火、積碳偵測、液面警告裝置。並有退模、單節執行、空跑(DRY RUN)，加跳躍執行功能。

  7. 機械原點自動歸零功能：加工中途停電時，電腦會自動找尋機械原點。

  8. X,Y 軸皆使用C5精密級滾珠導桿(460,550,580,650,2010三軸)雙螺帽並加寬之鞍底座，使工作台滑動順暢安穩。

  9. Z 軸皆採用德國製或日本製P級線性滑軌(LINEAR GUIDERS),(430,460,580,650,2010三軸)。 並使用光學尺(電子尺)回饋伺服定位系統，軌跡運動(ORBITAL CUTTING)時更加精準。

  10. 全新機台為全罩式鈑金及全新外觀顏色設計，及符合CE安全規範之電源箱及15"LCD液晶螢幕(顯示屏)。

機械尺寸：

項 目 \ 機 型 CNC-250 CNC-430 CNC-460

工作油槽、內槽 (WxDxH)mm/inch

750x500x340 (29.5x19.7x13.4)

1,090x600x370 (42.9x23.6x14.6)

1,400x800x500 (55.1x31.5x19.7)

工作台面積(XxY) mm/inch

600x300 (23.6x11.8)

650x350 (25.6x13.8)

900x600 (35.4x23.6)

工作台行程(XxY) mm/inch

300x200 (11.8x7.9)

400x300 (15.7x11.8)

600x500 (23.6x17.7)

加工機頭行程(W) mm/inch

200

270

-

電極頭行程(Z1) mm/inch

-

200 (7.9)

300 (11.8)

電極頭端面至工作台面 最小到最大距離 mm/inch

0~380(0~14.9)

270~570(10.6~22.4)

450~750(17.7~29.5)電極板端面至工作 台面最小到最大距離

電極最大載重 kgs/lbs

50 (110)

120 (264)

200 (440)

最大工作件載重 kgs/lbs

500 (1,100)

600 (1,320)

1,800 (3,960)

外型尺寸(WxDxH) mm/inch

1,200x1,200x2,240 (47.2x47.2x86.6)

1,210x1,400x2,040 (47.6x55.1x80.3)

1,700x2,000x2,450 (66.9x78.8x96.5)

包裝尺寸(WxDxH) mm/inch

1,245x1,215x2,220 (49x47.8x87.4)

1,515x1,320,2,230 (59.7x52x87.8)

2,170x1,760x2,560 (85.4x69.3x100.8)

淨 重 kgs/lbs

1,050(2,310)

1,800(3,960)

2,800(6,160)
項 目 \ 機 型 CNC-580 CNC-650 CNC-2010

工作油槽、內槽 (WxDxH)mm/inch

1,700x1,050x700 (66.9x41.3x27.6)

2,150x1,150x700 (84.7x45.3x27.6)

2,900x1,500x700 (114.2x59.1x27.6)

工作台面積(XxY) mm/inch

1,100x700 (43.3x27.6)

1,400x900 (55.1x35.4)

2,240x1,050 (88.2x41.3)

工作台行程(XxY) mm/inch

1,100x600 (39.4x23.6)

1,200x700 (47.3x27.6)

2,000x1,000 (78.7x39.4)

加工機頭行程(W) mm/inch

-

-

-

電極頭行程(Z1) mm/inch

450 (17.7)

450 (17.7)

550(21.7)

電極頭端面至工作台面 最小到最大距離 mm/inch

520~970(20.5~38.2) 電極板端面至工作 台面最小到最大距離

560~1,100(22.1~43.3) 電極板端面至工作 台面最小到最大距離

600~1,150(23.6~45.3) 電極板端面至工作 台面最小到最大距離

電極最大載重 kgs/lbs

400 (880)

400 (880)

500 (1,100)

最大工作件載重 kgs/lbs

3,000 (6,600)

4,000 (8,800)

9,000 (19,800)

外型尺寸(WxDxH) mm/inch

2,500x1,900x2,880 (98.4x74.8x113.4)

2,500x2,500x3,040 (98.4x98.4x119.7)

3,000x2,400x3,150 (118.14x94.5x124)

包裝尺寸(WxDxH) mm/inch

2,320x2,280x3,190 (94.4x89.8x125.6)

2,340x2,300x2,500 (92.2x90.6x98.5)

拆裝於貨櫃

淨 重 kgs/lbs

5,400 (11,880)

6,300 (13,200)

13,000 (28,600)



電源箱規格： 電源箱功能：
控制軸數 X, Y, Z (C軸選配)
遙動擴孔功能 圓、方、錐、放射形、2D、3D多種
最小設定尺寸 mm 0.001
最大設定尺寸 mm 9999.999
座標系統 增量，絕對座標
顯示幕尺寸 15" LCD-TFT
最大加工電流 A 30 60 120
輸入電力 KVA 3.5 6 10
最大加工速度 mm3/min 360 550 700
電極消耗比 % <0.3
最佳表面精度 Min.Ra 0.3μm
外觀尺寸(WxHxD) mm 800x730x1,800
包裝尺寸(WxHxD) mm 950x880x2,000
淨重 kgs 200
※本公司保有修改機械規格之權利，修改時恕不另行通知。
項目 說 明 規 格
1 顯示螢幕 15" LCD液晶螢幕
2 控制方式 數值控制閉迴路
3 控制軸數 X,Y,Z 三軸(C軸選配)
4 X,Y,Z最小設定尺寸 (光學尺) 0.001mm
5 X,Y,Z最大設定尺寸 9999.999mm
6 座標系統 增量，絕對座標
7 手動移位數率 慢速、中慢、中速、快速
8 (遙控器)移位速率 0.001mm 每單位
9 加工模式設定 E-CODE
10 放電參數設定 S-CODE
11 搖動擴孔功能 圓、方、錐、放射形、2D、3D多種
12 搖動方式 X, Y (Z 軸鎖定)， X, Y, Z 三軸
13 最大加工孔數 200個
14 螢幕頁數 20頁
15 程式檔案儲存 最多100個
16 三軸光學尺解析度 0.001mm


標準附件：

1.

15"LCD-TFT液晶螢幕顯示器及三軸光學尺(電子尺)

1組

2.

三軸DC伺服馬達及滾球導桿

1組

3.

電極夾頭組

1組

4.

石英工作燈

1組

5.

工具及工具箱、工具件夾具

1組

6.

過濾網紙筒

1組

7.

機台水平調整塊

1組

8.

 防火偵測及感應式滅火器

1組

9.

遙控器

1組
10. 使用手冊及加工資料手冊 1份
11. CNC-430,460,580,650,2010為三軸線性滑軌 1份



特別附件：

1.

3R瑞典製或EROWA瑞士製電極夾具

2.

EROWA或3R自動換電極系統

3.

加工液冷卻系統

4.

C-AXIS第四軸

5.

油壓電動升降油槽門
