价格:
￥27888.00/台
起订:5台
供应:999台
立即购买

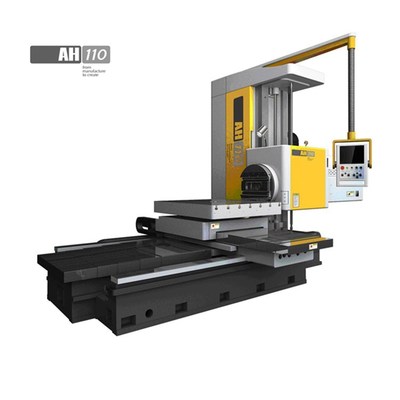

沈阳中捷机床自动卧式铣镗床AH系列由工作台、上滑座和下滑座组成的工作台部件安装在床身导轨上。沈阳中捷机床自动卧式铣镗床AH的工作台通过上、下滑座可实现横向、纵向移动。沈阳中捷机床自动卧式铣镗床AH的工作台还可绕上滑座的环形导轨在水平面内转位，以便加工互相成一定角度的平面或孔。沈阳中捷机床自动卧式铣镗床AH的主轴箱可沿前立柱的导轨上下移动，以实现垂直进给运动或调整主轴在垂直方向的位置。在沈阳中捷机床自动卧式铣镗床AH的主轴箱中，装有主轴部件、主运动和进给运动变速机构以及操纵机构。沈阳中捷机床自动卧式铣镗床AH等机床上还有坐标测量装置，以实现主轴箱和工作台之间的准确定位。沈阳中捷机床厂根据加工情况不同，刀具可以装在镗轴的锥孔中，或装在平旋盘的径向刀具溜板上。沈阳中捷机床自动卧式铣镗床AH的镗轴除完成旋转主运动外，还可沿其轴线移动，做轴向进给运动（由后尾筒内的轴向进给机构完成）。沈阳中捷机床自动卧式铣镗床AH的平旋盘只能做旋转运动。沈阳中捷机床自动卧式铣镗床AH装在平旋盘径向导轨上的径向刀具溜板，除了随平旋盘一起旋转外，还可做径向进给运动，实现铣平面加工。后立柱的垂直导轨上有后支架，用于支承较长的镗杆，以增加镗杆的刚性。沈阳中捷机床自动卧式铣镗床AH的后支架可沿后立柱导轨上下移动，以保持与镗轴同轴，后立柱可根据镗杆长度做纵向位置调整。
|
项目
|
|
单位
|
AH110
|
AH130
|
|
沈阳中捷机床自动卧式铣镗床AH的主轴直径
|
|
mm
|
110
|
130
|
|
主轴最大扭转力矩
|
|
Nm
|
1250
|
3200
|
|
平旋盘最大扭转力矩
|
|
Nm
|
1960
|
4700
|
|
沈阳中捷机床自动卧式铣镗床AH的主轴可承受最大轴向抗力
|
|
N
|
12250
|
31360
|
|
主轴内孔锥度
|
|
|
ISO7:24 No50
|
ISO7:24 No50
|
|
工作台行程
|
纵向（Z轴）
|
mm
|
1400
|
2000
|
|
横向（X轴）
|
mm
|
1600
|
2000
|
|
沈阳中捷机床自动卧式铣镗床AH的主轴中心线距工作台面距离
|
最大（Y向）
|
mm
|
1200
|
1800
|
|
最小（Y向）
|
mm
|
0
|
0
|
|
主轴最大行程(w轴）
|
|
mm
|
600
|
900
|
|
平旋盘滑块最大行程（u轴）
|
|
mm
|
200
|
250
|
|
工作台可承受最大重量
|
|
kg
|
5000
|
10000
|
|
主轴转速范围
|
|
rpm
|
8-1100
|
8-800
|
|
平旋盘转速范围
|
|
rpm
|
4-200
|
2.5-125
|
|
工作台工作面积（长×宽)
|
|
mm
|
1250×1100
|
1800×1600
|
|
沈阳中捷机床自动卧式铣镗床AH的主轴、主轴箱、工作台纵向快速移动速度
|
|
mm/min
|
3000
|
3000
|
|
平旋盘滑块进给范围
|
|
mm/min
|
0.32-2500
|
0.32-2500
|
|
沈阳中捷机床自动卧式铣镗床AH的主轴、主轴箱、工作台纵向进给范围
|
|
mm/min
|
0.32-2500
|
0.32-2500
|
|
测量系统读数精度
|
|
mm
|
0.005
|
0.005
|
|
镗孔精度
|
|
|
IT7
|
IT7
|
|
镗孔表面粗糙度
|
|
μ
|
3.2-1.6
|
3.2-1.6
|
|
沈阳中捷机床自动卧式铣镗床AH的机床外形尺寸（长x宽×高）
|
|
mm
|
5400×3700×3500
|
7200×4700×4000
|
|
机床重量
|
|
kg
|
18000
|
29300
|
|
沈阳中捷机床自动卧式铣镗床AH的主电机功率
|
|
Kw
|
15
|
22
|
|
定位精度（X/Y/Z/W）
|
|
mm
|
±0.02/1000
|
±0.02/1000
|
|
重复定位精度（X/Y/Z/W）
|
|
mm
|
±0.01/1000
|
±0.01/1000
|
|
